Sinterit Lisa Diseño de enclavamientos conexiones para impresión SLS 3D
Sinterit Lisa a veces, cuando quieres realizar un modelo más grande que el tamaño máximo que puede producir su impresora 3D. En tal caso, es necesario dividir el modelo en piezas que luego se puedan unir. Entonces, ¿cómo diseñarlo de una manera que haga que todas las partes puedan ser fácilmente unidas? ¿Y cómo hacerlos desmontables o crear una conexión de enclavamiento móvil?

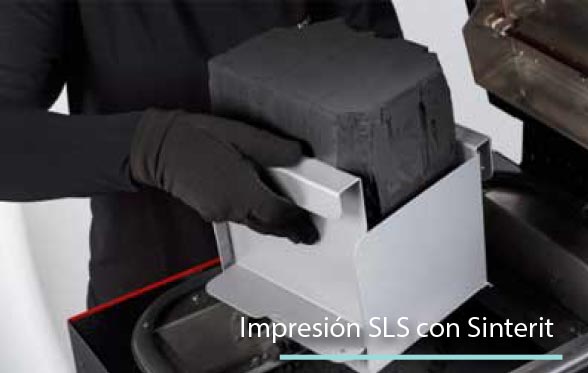

Mostraremos los tipos de conexiones que son perfectas para usar con la tecnología SLS y que se pueden imprimir fácilmente con Sinterit Lisa. Y Lisa PRO. Gracias a las posibilidades de esta tecnología, podemos hacer cosas increíbles y todo eso sin estructuras de soporte. Todos estos ejemplos se aplican a materiales duros (PA12 Smooth y PA11 Onyx).
TIPOS CONEXICONES
Podemos distinguir dos tipos de conexiones: permanentes y separables. Parece obvio, pero para ser específico: usamos conexiones permanentes si no hay necesidad de separar elementos en el futuro. Son perfectos si el único propósito es conectar partes del modelo que son más grandes que el máximo tamaño de impresión de su dispositivo. Por supuesto, los elementos se pueden unir con pegamento, remaches o tornillos, y también requiere el diseño de superficies específicas o elementos para hacerlo posible pero en este artículo me centraré en los tipos de conexión que no requieren recursos adicionales y son fáciles de aplicar gracias a las increíbles posibilidades de la impresión 3D SLS.
Una de las posibles soluciones es una conexión permanente utilizando elementos impresos 3D SLS como pines, prgs, ganchos etc. Si una vez colocados, no es posible quitarlos sin dañar el modelo entre todos estos tipos de articulaciones, podemos distinguir también conexiones visibles y no visibles. Los primeros se utilizan si necesitan ser visibles (por seguridad o fácil acceso) y estos últimos son perfectos si la prioridad es la estética y la superficie del modelo.

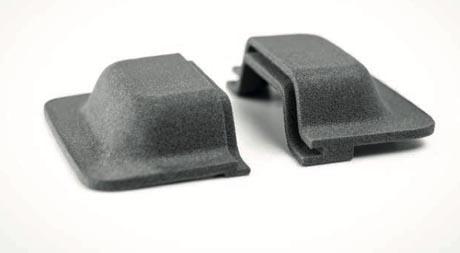

Ajuste a presión
Esta solución permite conectar elementos si hay no hay mucho espacio para elementos adicionales. Funciona bien para carcasas cerradas porque no hay elementos que sobresalgan, por lo que hay una baja Riesgo de desprender accidentalmente las piezas.

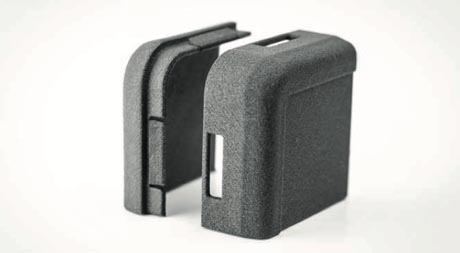

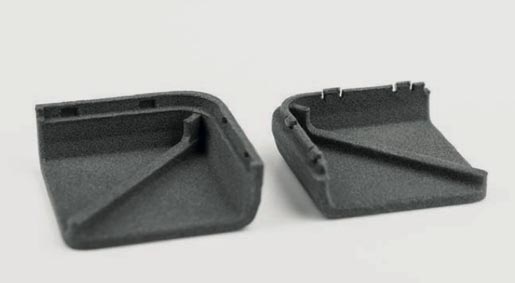

Manga + canal + gancho
Es una solución perfecta para solicitar elementos con perfil idéntico. La conexión en sí permanece cubiertos y si las holguras están diseñadas bien, es muy firme y estable.

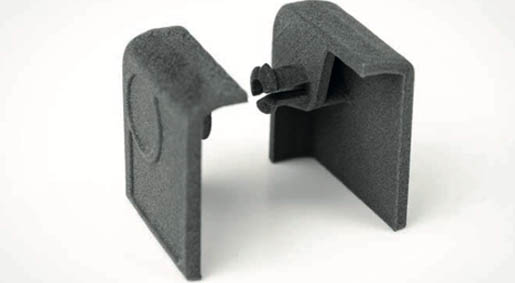

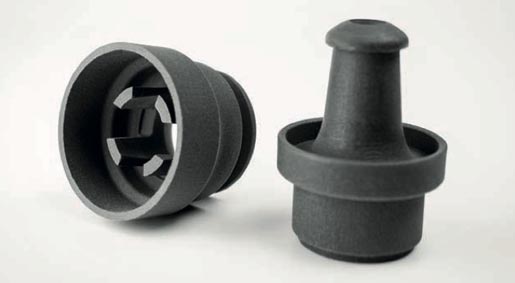

Un estrechamiento
Manga que se expande después de deslizándose en una conexión popular que también es una solución muy simple. El pasador consta de unos pocos segmentos y se dobla principalmente para proteger el agujero afuera. Se estrecha mientras se desliza en un

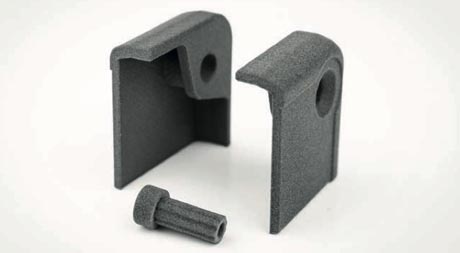

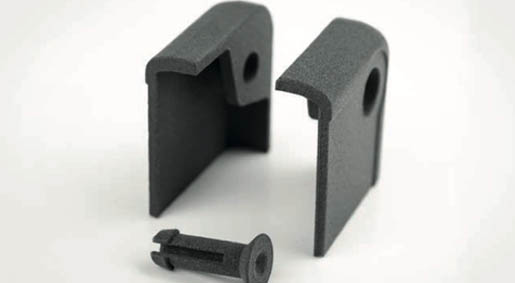

Pin adicional
Un pin adicional es una versión modificada de la solución anterior. La diferencia es que la expansión El pasador es una pieza separada. La ventaja es una posibilidad para eliminarlo después de unir los elementos, por ejemplo perforando.
Conexiones móviles:

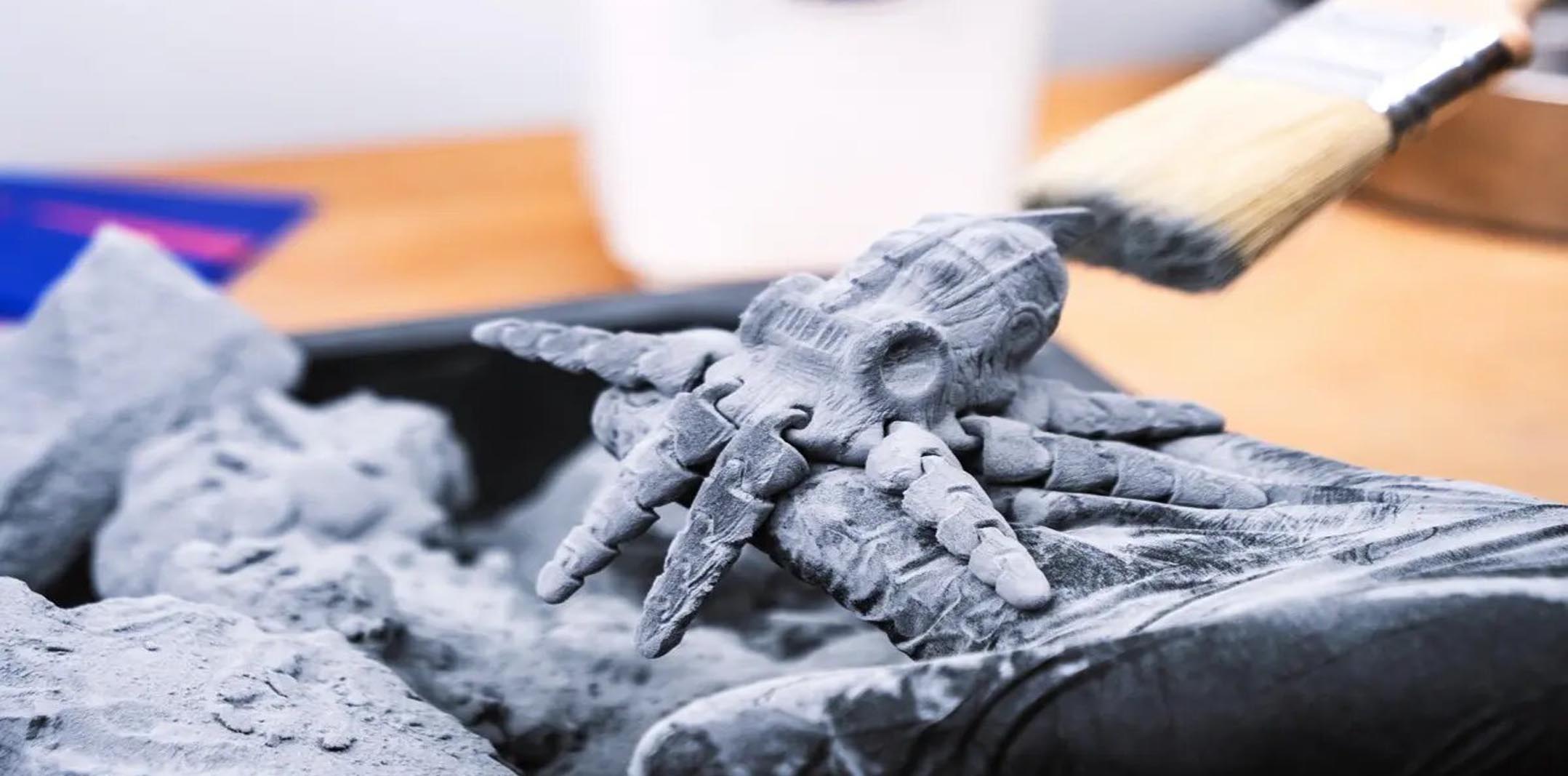

Si el modelo requiere una conexión móvil, SLS es una excelente opción para hacerlo. ¿Por qué? Porque no es necesario ensamblarlos, ¡puede imprimirlos en 3D de una vez!
Separable encajar
Se aplican conexiones separables a elementos que son se utiliza como carcasa, enchufe o tapa y se utilizan en estuches requiriendo acceso a las partes cubiertas. Es similar a una de las conexiones no separables, pero da acceso a los elementos de fijación que permite fácilmente desmontable.

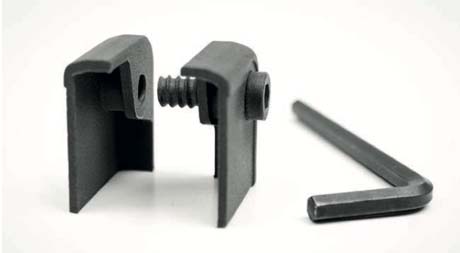

Un hilo con un tornillo
Con SLS no es necesario que obtenga un tornillo por separado, simplemente imprímalo. Es una solución ampliamente conocida que podemos mejorar un poco. Con esta libertad de diseño, ¿por qué no convertir el tornillo en una pieza móvil integrada con la pieza de un modelo? Puede adaptarse a cualquier herramienta
Un alfiler con autorización
Un pasador con una holgura de diseño de aproximadamente 0,05 – 0,1 mm en cada lado permite que los elementos estén conectados por fuerzas de fricción entre ellos. Para reducirlo un poco, puede disminuir el área de contacto agregando algunos recortes.
Una manga con un surco
Es muy útil y simple al mismo tiempo. Puedes pensar en el pin como una especie de llave. Vallas y canales debidamente diseñados permite sacarlo. Después de girarla 900, la valla se bloquea en el canal que sostiene toda la conexión. Si diseña las holguras correctamente, el toda la estructura se puede imprimir en una sola pieza. ¿No es eso impresionante?
