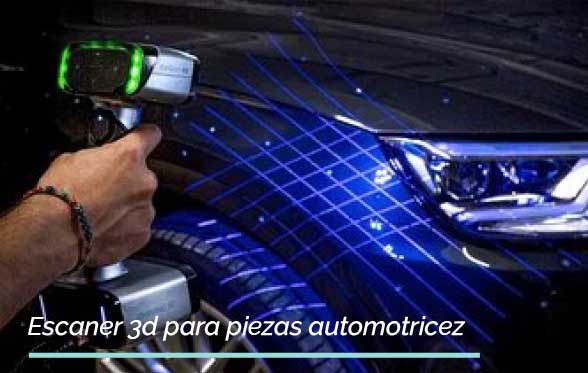

Hablar de precisión es hablar de EinScan HX. Revisa en este blog como el escáner 3D portátil EinScan HX satisface las necesidades de la mayoría de las aplicaciones industriales de ingeniería inversa y de medición. La precisión es el requisito esencial cuando busca comprar un escáner 3D así como la funcionalidad del mismo, con Einscan HX podrás lograr escanear piezas con alta definición gracias a su luz híbrida. Cada escáner EinScan 3D se probó en fábrica y logró, al menos, la precisión indicada en la tabla de especificaciones técnicas. Además de los procedimientos de prueba internos, los escáneres también están certificados por una autoridad de terceros. En este artículo se presentan los procesos y los resultados de la certificación. Se prueba la precisión del escáner de la especificación técnica, que cumple con los estándares VDI / VDE 2634.
El objeto de referencia (pocos juegos de bolas cerámicas certificadas sobre fibra de carbono) se escanea mediante escaneo manual de acuerdo con los estándares 2634 Parte 1, y se mide el error de espaciado de esferas, define la longitud entre los centros de cada dos esferas correspondientes y la compara con la longitud calibrada, en cuanto a la desviación definida. Los datos se miden en Geomagic Control X.

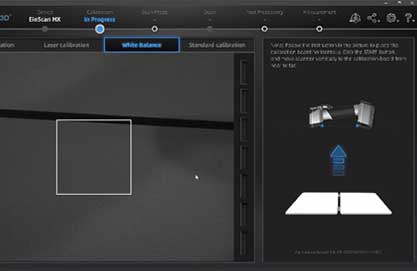

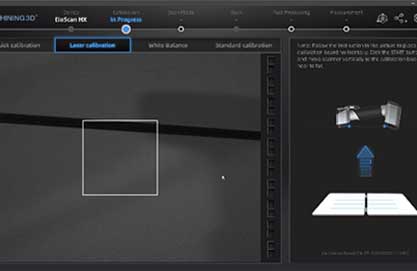

La precisión de un escáner consta de 2 partes, precisión de disparo único y precisión volumétrica. La precisión volumétrica se refiere a la relación entre la precisión de los datos 3D y el tamaño del objeto, lo que significa la precisión de los escaneos alineados y fusionados en un conjunto de datos completo. Además de la garantía de precisión probada en fábrica, cada escáner 3D de fuente de luz híbrida EinScan HX también viene con un conjunto de calibración, por lo que los usuarios pueden calibrar manualmente el escáner ellos mismos para garantizar una alta precisión.

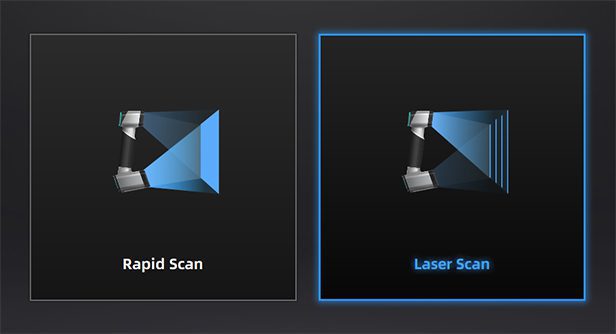

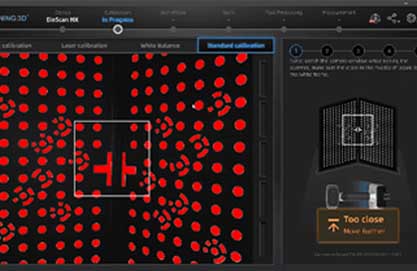

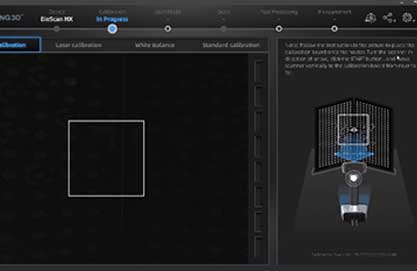

La calibración estándar no se requiere a menudo. Solo cuando tenga problemas de precisión, cuando la desalineación o la pérdida de seguimiento sea algo habitual, la precisión disminuya o después de un transporte de larga distancia. La calibración rápida se utiliza entre 2 calibraciones estándar para mantener la precisión en un nivel alto. EinScan HX puede escanear en modo láser con alineación de marcadores para garantizar la repetibilidad y una mejor precisión. La alineación por característica o textura también está disponible en el modo de escaneo rápido cuando la precisión es secundaria.
Los datos muestran que la precisión del escáner probado está dentro del rango de precisión declarado.
