ESD Resin material antiestático
ESD Resin, un material diseñado para que los fabricantes reduzcan el riesgo y aumenten el rendimiento de sus líneas de fabricación de productos electrónicos. Sigue leyendo para saber cómo funciona la ESD Resin y cómo la utiliza la empresa de calidad del aire en interiores HAVEN para expandir la fabricación de sus productos y prevenir los fallos del láser mediante el uso de dispositivos de sujeción con guía y accesorios antiestáticos.
¿Qué es la descarga electrostática?
La descarga electrostática (ESD, por sus siglas en inglés) se produce cuando surge un flujo de electricidad repentino entre dos objetos con carga. La electricidad estática se acumula cuando hay fricción entre los múltiples componentes aislantes. Cuando uno de estos componentes entra en contacto con un material conductor, la electricidad se descarga en este. Esto es especialmente peligroso en la industria electrónica, en la que se pueden dañar las piezas sensibles a las descargas electroestáticas como las placas de circuito debido a una descarga estática no regulada.
Algo tan insignificante como la fricción que se produce cuando un dispositivo de sujeción toca una carcasa puede generar una acumulación de electrones y producir una descarga electrostática, lo que da lugar a un cortocircuito en los componentes eléctricos y a un producto que no funciona. Así que la falta de control sobre los procesos en los que intervienen las piezas sensibles a las descargas electroestáticas puede disminuir el rendimiento global de la producción.
Qué son los materiales antiestáticos?
Los materiales antiestáticos disipan la electricidad estática para proteger los componentes que pueden ser sensibles a las descargas electroestáticas, como los componentes electrónicos. En realidad, estos materiales no son “conductores”, pero los electrones capaces de fluir a través de sus superficies para disipar las descargas estáticas cuando ocurren.
Cuando se conectan a tierra, los materiales antiestáticos le proporcionan a la carga eléctrica un lugar al que dirigirse, lo que permite que los electrones fluyan sin causar daño a través de su superficie y hacia un punto de tierra. Otra ventaja es que estos materiales son antiestáticos cuando están conectados a tierra, por lo que las partículas pequeñas como el polvo, el polvo de impresión o el poliestireno no se adhieren a ellos. Estas partículas tienden a acumular electricidad estática y acaban provocando el fallo de sistemas mecánicos y eléctricos delicados en muchas fábricas de productos electrónicos. Los materiales antiestáticos para el utillaje y los procedimientos de ensamblaje minimizan el riesgo de error tanto en casos de sobrecarga eléctrica como de acumulación estática. Tradicionalmente, los fabricantes recurrían a los metales mecanizados para obtener estos materiales, pero ahora disponen de soluciones de impresión 3D.

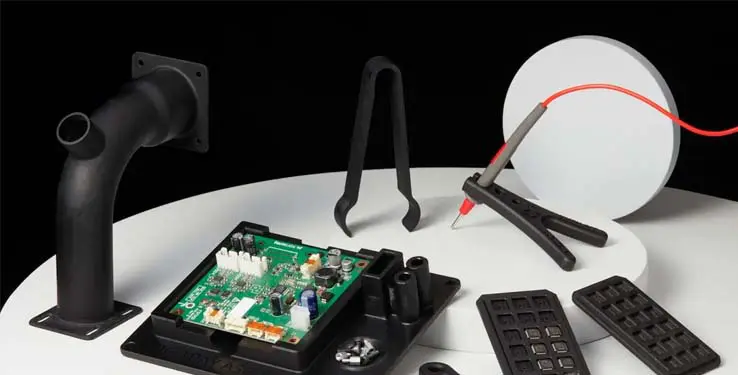

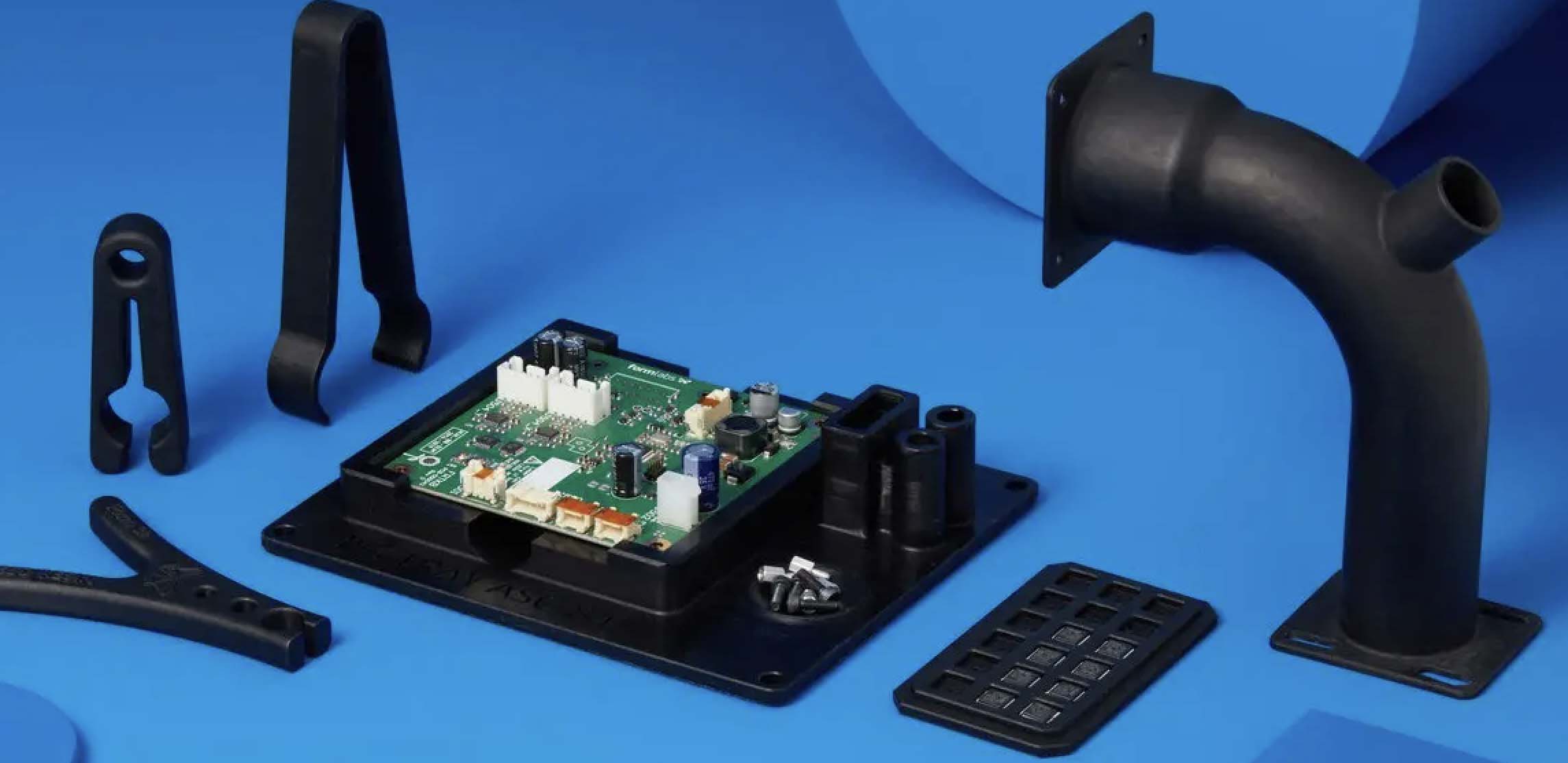

La ESD Resin, para la impresión de piezas en 3D en la fabricación de productos electrónicos
La impresión 3D es una alternativa más barata y rápida al mecanizado en muchas aplicaciones, pero hasta ahora había pocas opciones para imprimir en 3D materiales antiestáticos de alta calidad. Debido a que son parte de un sistema muy caro que está fuera del alcance de muchas fábricas pequeñas y medianas, o bien porque se imprimen con impresoras de baja calidad y son poco fiables en entornos industriales.
Ahora, las impresoras SLA de Formlabs con ESD Resin ofrecen una solución que es vital para las aplicaciones procesos de trabajo específicos en una amplia gama de sectores. La mayoría de los productos manufacturados contienen componentes electrónicos, por lo que se necesitan materiales antiestáticos para manipularlos. Cuando se fabrican los prototipos de las piezas.
Todos los elementos deben funcionar juntos durante el proceso de ensayo y validación y los componentes electrónicos tienen que funcionar sin problemas. La subcontratación del mecanizado es cara y conlleva plazos de producción largos, lo que les impide a los fabricantes sacar sus productos de la fase de prototipo. Dado que la tenacidad de la ESD Resin es mayor que la de muchos otros materiales antiestáticos impresos en 3D, los ingenieros pueden crear prototipos sin riesgo de fallo mecánico o eléctrico.
HAVEN crea una línea de productos de calidad del aire interior. Esta línea de productos está compuesta por un monitor de calidad del aire y un regulador del aire que proporcionan una solución integral de circuito cerrado para la calidad del aire interior. Los ingenieros de HAVEN han creado los prototipos de los componentes de la empresa con las impresoras Form 3 y Form 3L durante años, pero tenían que externalizar el mecanizado de metales para los componentes de utillaje antiestáticos.

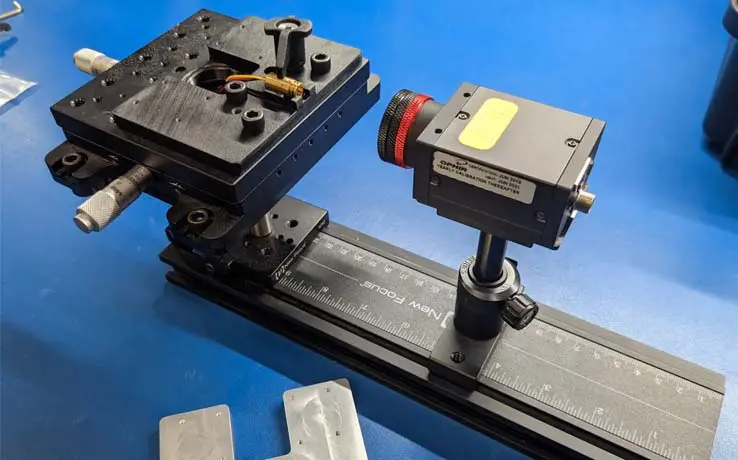

El uso de la ESD Resin permite que HAVEN aproveche la velocidad de la impresión 3D in situ sin sacrificar la conformidad antiestática. Cuando pudieron hacer una prueba de fase beta de la ESD Resin, se percataron de que podían cambiar su proceso de trabajo de mecanizado de metales externalizado por una solución de impresión 3D de uso interno.
“Sin duda había soluciones para lidiar con las descargas electrostáticas en el pasado, pero eran lentas y caras. Una de nuestras piezas pequeñas de aluminio cuesta unos 500 $. La imprimimos con la ESD Resin y estuvo lista al día siguiente por la décima parte del coste o menos”, afirmó Tsao.
PROCESO COSTE PLAZO DE PRODUCCIÓN
Mecanizado de aluminio 500$ Dos semanas
ESD Resin 40-50 $ Un día
La posibilidad de crear prototipos, realizar ensayos y fabricar en un solo proceso de trabajo y empleando un único material agiliza el proceso de HAVEN, algo muy importante al ser una empresa emergente de hardware. Esta agilidad también representa oportunidades de ampliación. Lavrovsky se plantea expandir la producción ahora que puede utilizar tanto la cadena de producción con accesorios de aluminio tradicionales como una nueva cadena adicional con accesorios impresos en 3D con la ESD Resin.
“Nuestro objetivo es hacer que el proceso de trabajo de fabricación sea perfecto. Queremos que la incertidumbre sea mínima… Estamos tomando todas las medidas posibles. La ESD Resin nos da la oportunidad de reducir aún más el riesgo”, señaló Lavrovsky.
