Lo que puede imprimir para soportar la escasez de COVID-19
Luiz Maracaja trabajó con sus colegas en la Facultad de Medicina de Yale. Todos han sido impactados por la crisis COVID-19. El personal del hospital se encuentra entre los más afectados, ya que se ocupa de la escasez de artículos como los hisopos nasofaríngeos (NP) utilizados para recolectar muestras para las pruebas de COVID-19. A medida que la crisis se profundizó, la escasez de suministros se expandió para incluir máscaras faciales, divisores de ventiladores y otros EPP. Con la escasez de equipos médicos, la impresión 3D se está utilizando para ayudar a los proveedores de atención médica y a los pacientes durante el coronavirus. Un obstáculo importante para la externalización de la impresión 3D es que el equipo médico requiere entornos de fabricación especializados, procesos de documentación formal y numerosos requisitos reglamentarios. Si bien Formlabs ha estado imprimiendo dispositivos médicos, incluidos hisopos, sabemos que muchos en nuestra red de soporte no pueden. Piezas listas para imprimir
Formlabs ha seleccionado partes de cientos de diseños y conceptos que se están explorando actualmente para respaldar los esfuerzos de respuesta de COVID-19. Hemos examinado cuidadosamente estas impresiones con nuestro equipo interno de expertos e ingenieros de atención médica, así como con médicos cuando sea posible, y hemos optimizado los archivos y materiales para impresoras 3D de estereolitografía como el Formlabs 3. Desde componentes de máscara hasta complementos de manijas de puertas, Esta colección pequeña pero impactante puede ayudar a aliviar la escasez de la cadena de suministro en todo el mundo.

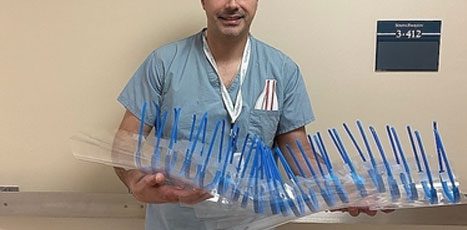

Prototipo funcional de OxyFrame impreso en Draft Resin. Dispositivos de uso final impresos en resina Dental SG.
El usuario de Formlabs, Luiz Maracaja, trabajó con sus colegas de la Facultad de Medicina de Yale y la Universidad de Mississippi para crear un nuevo marco de careta llamado OxyFrame. El dispositivo impreso en 3D combina un marco de pantalla facial tradicional con un novedoso sistema de canales de aire que permite la entrada de oxígeno o aire comprimido detrás de la oreja y la salida por encima del puente nasal.
Según los investigadores, los proveedores de atención médica en sus instituciones que atienden a un paciente con infección sospechada o comprobada deben usar una bata, guantes, una máscara (como un respirador N95) y un protector ocular o máscara facial. Los proveedores de atención médica que participan en procedimientos que involucran la nariz, la boca o las vías respiratorias necesitan una protección aún más agresiva contra las partículas virales transportadas por el aire, en forma de respiradores purificadores de aire o dispositivos similares.
Usando OxyFrame, el flujo de aire continuo le permite al proveedor respirar cómodamente dentro de una campana de plástico, al mismo tiempo que desempaña la película protectora transparente. El dispositivo fue validado para su uso dentro de una campana de plástico utilizando aire comprimido u oxígeno que fluye a 10-15 litros por minuto. En estas condiciones, se observó presión positiva dentro del capó, así como desempañado activo del protector facial.
El diseño está específicamente optimizado para imprimir verticalmente en una impresora SLA con soportes mínimos, lo que permite a los usuarios colocar 24 cuadros en una sola placa de construcción. Cada cuadro utiliza solo 9,7 ml del material de resina, por lo que un litro de resina puede generar aproximadamente 100 cuadros. Luiz Maracaja y sus colegas crearon prototipos de su diseño utilizando Draft Resin. Las impresiones en Resina de borrador proporcionaron una calidad de superficie suficiente al imprimir con notable velocidad y eficiencia
