Bicicleta impresa en 3d, nos dimos a la tarea de realizar una colaboración con la organización AMDM (Asociación Mexicana de Distribuidores de Maquinas), comité organizacional de una de las Exposiciones más grandes a nivel Nacional “ExpoMaq” dedicada a todos aquellos interesados en la industria en México. El objetivo de dicha colaboración consistió en realizar una bicicleta híbrida, manteniendo algunas piezas originales y otras impresas en 3D.
Uno de nuestros ingenieros, nos explica a detalle el proceso de creación de esta bicicleta.

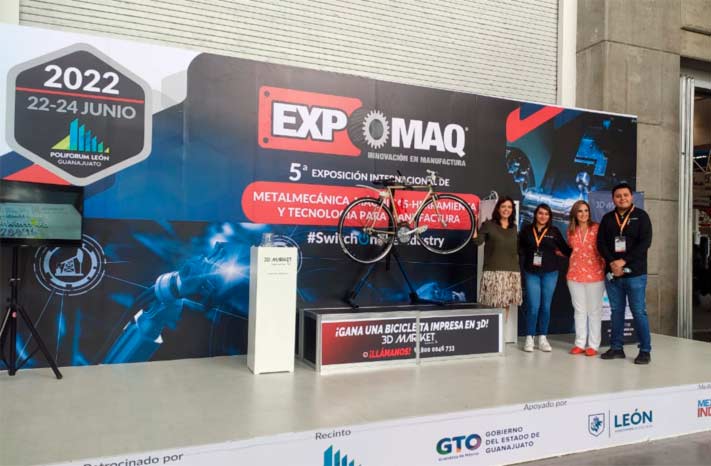

“Tuvimos la oportunidad de participar en un evento llamado ExpoMaq 2022, se realizo en la ciudad de Guanajuato, México y estuvimos en conjunto con el comité organizacional AMDM para crear algo que fuera estandarte del dicho evento, mostrando las posibilidades o capacidades de la tecnología de impresión y escaneo 3D.” Víctor Lozano Ing. de Soporte técnico 3D Market.

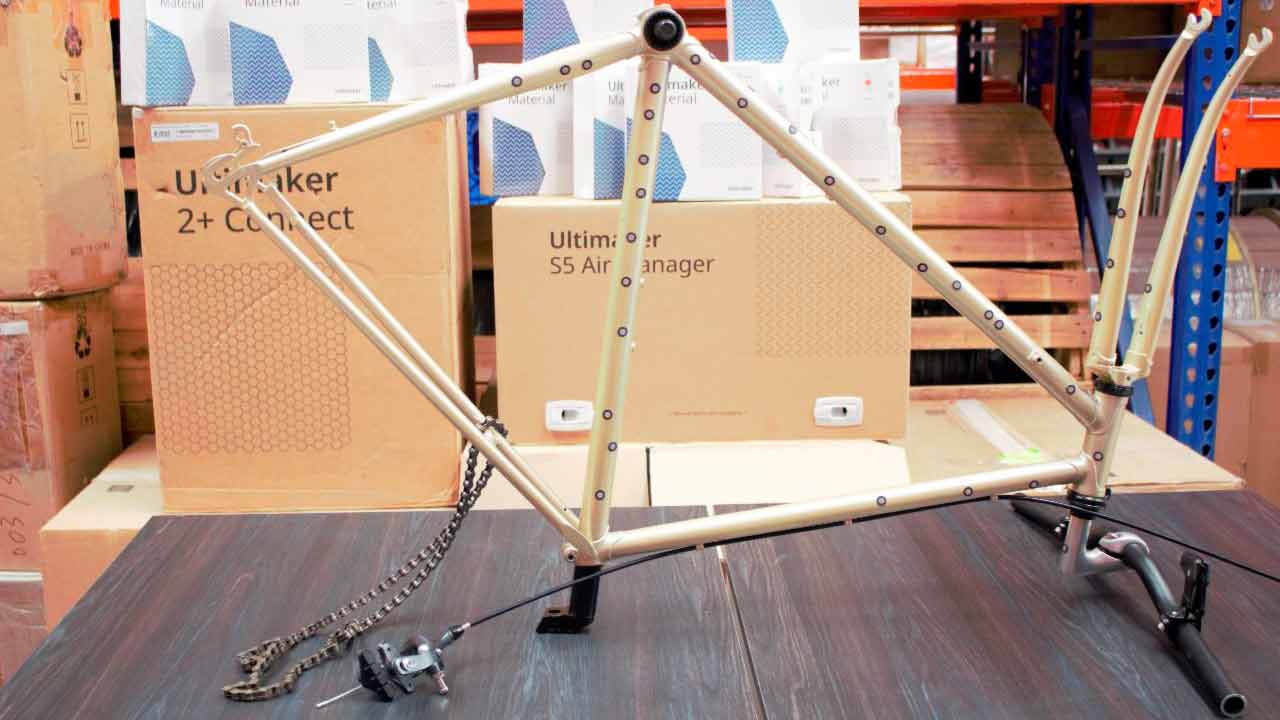

Estando a pocos días del evento, el equipo de 3D Market puso manos a la obra iniciando con la selección de las piezas a modificar así como el tipo de filamento a usar para cada una de ella. “Lo primero que hicimos fue seleccionar las piezas que queríamos modificar para posteriormente escanear cada pieza y nos sirviera de referencia, es decir sacamos todas las medidas de cada uno de los componentes de la bicicleta desde los manerales, el cuadro, las llantas rayos, los pedales, todo lo que sirviera como medida para la creación de piezas personalizarlas.” Comentó el ingeniero.

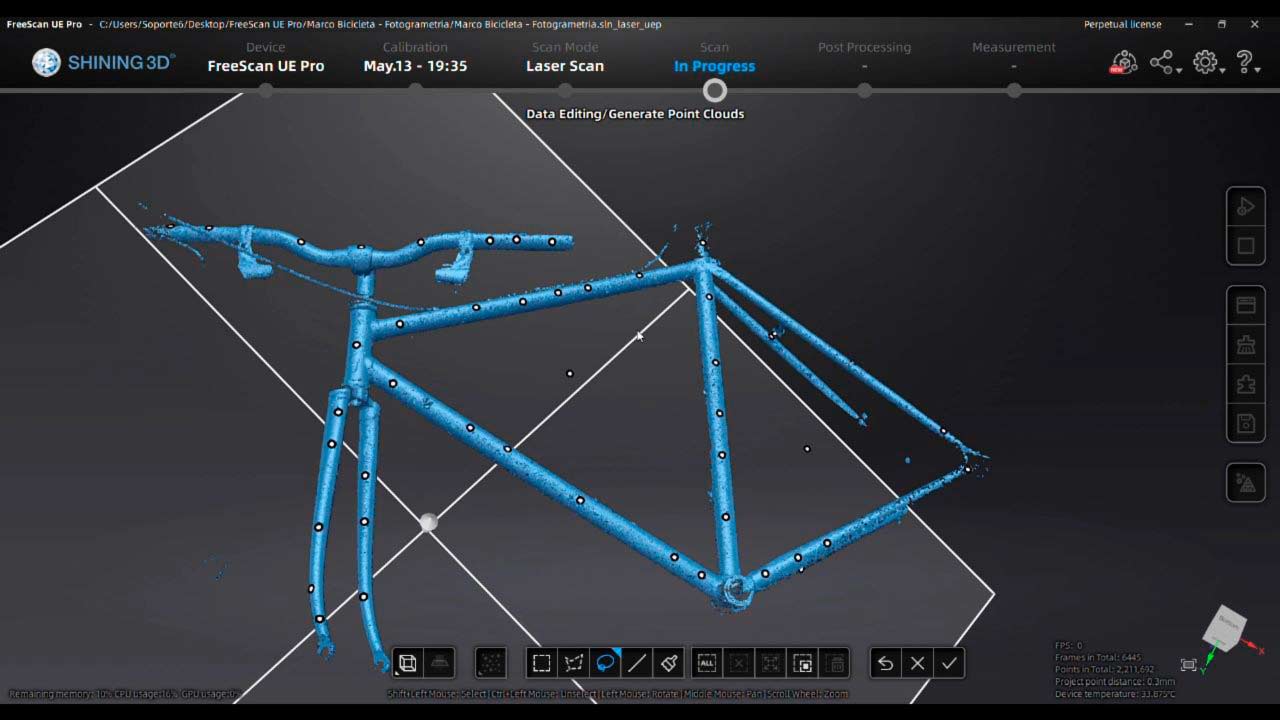

Para realizar la ingeniería inversa de las piezas a modificar, se seleccionó un escáner 3D de alta precisión con capacidad de escaneo fino de grado metrológico para generar un Gap permitiendo el ensamble de la bicicleta con las piezas nuevas, tal y como lo explicó Victor Lozano:

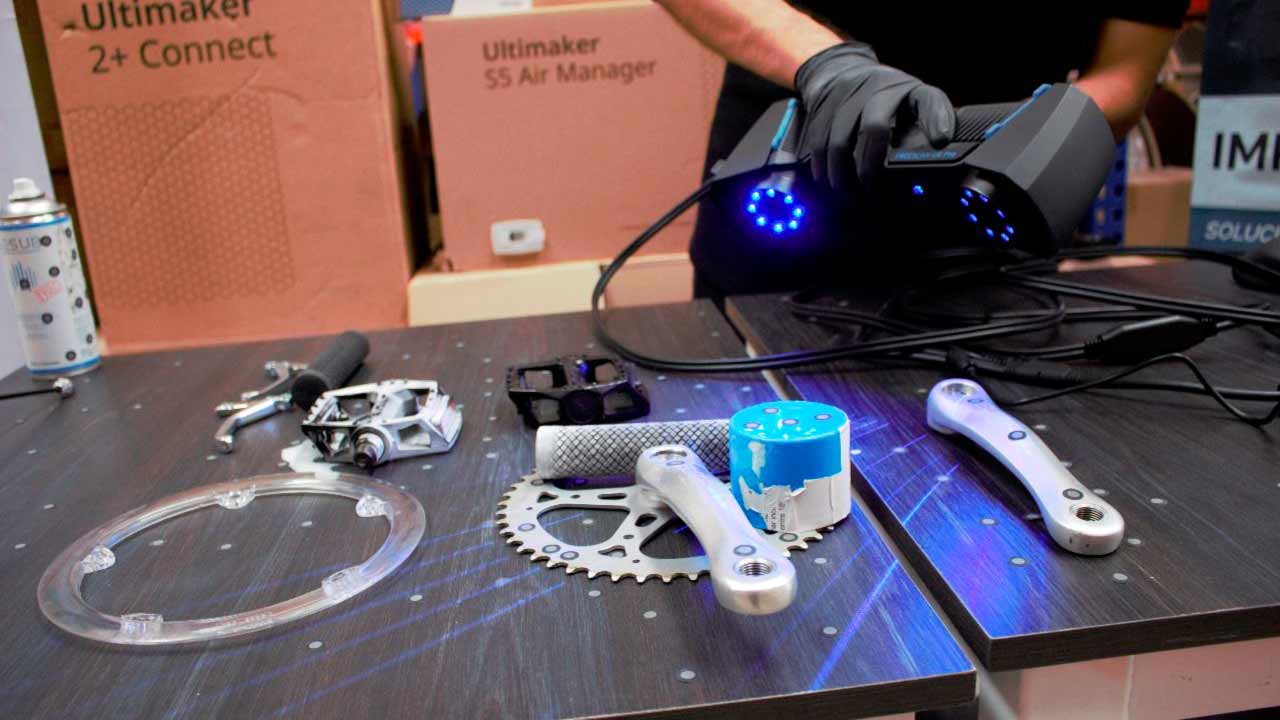

“Utilizamos el Freescan UE PRO, para poder realizar las mediciones, este escáner cuenta con una exactitud de 0.02mm, nos da muy bien la aproximación de las medidas para posteriormente diseñar las piezas y evitar tener diferencia en cuanto a la precisión”
Contar con impresoras 3D, trae varias ventajas, dentro de ellas está el poder iterar una serie de prototipos de la misma pieza, dándonos oportunidad de realizar modificaciones según se requiera, ganando tiempo para realizar los ajuste y las mejoras en la pieza final “Utilizamos la impresoras 3D Ultimaker S5 para realizar las piezas con mayor tamaño, porque da un excelente desempeño y por la presión que tiene a nivel dimensional al momento de imprimir las piezas es muy buena, también partimos de otras impresoras como Guider IIS, tienen una buena área de impresión estás máquinas, el desempeño es muy bueno y las dimensiones son bastantes buenas” Explicó nuestro ingeniero.
En cuanto la selección de filamentos, se enfocaron principalmente en dos, PETG y NYLON FIBRA DE CARBONO, debido a que unas de las principales características que tenían que cumplir cada una de las piezas, era la resistencia a la intemperie.
“Dentro de las piezas que realizamos para la Bicicleta hicimos los manerales y el manubrio fueron impresos en TPU ya que es un filamento flexible y tiene más o menos la composición de un maneral común y corriente, para el soporte del celular lo hicimos con polipropileno porque tenía que tener una buena resistencia mecánica, otro componente fueron las salpicaderas, estos fueron realizados en PETG, se utilizó este material ya que mientras se está rodando se puedan compensar las vibraciones con cierta fricción, el cobertor de la cadena hicimos una beta (una pieza muestra) y este fue realizado con Nylon fibra de carbono ya que este puede presentar mucho desgaste derivado del contacto que presenta con el zapato” Ingeniero Lozano.
Gracias a las tecnologías CAD/CAM, en 3D Market pudimos resolver en tiempo y forma la entrega de la bicicleta. “Todo el proyecto resulto gracias al equipo de 3D Market en especial al área de soporte técnico que se enfocó en el diseño y escaneo de piezas el prototipado a través de la impresión 3D de la mano del conocimiento de los expertos que nos dieron la guía para poder realizar las piezas y sacar el proyecto” Concluyó el Ingeniero de Soporte técnico de 3D Market.
