Shining 3d einscan hx entérate de como el scanner EinScan HX ayudo a personalizar un Audi A6 como vehículo de emergencia, gracias a su alta resolución y precisión, la empresa System Strobel pudo reducir tiempo en sus procesos de medición. System Strobel es un fabricante de vehículos comerciales que se especializa en ambulancias, transporte de pacientes y vehículos de emergencia. Sus principales productos son las carrocerías tradicionales, las furgonetas y los sedanes reconvertidos, pero también otros vehículos utilitarios especializados. Cada vehículo, además de la motorización y el tren de fuerza, incluido el mobiliario, se diseña y fabrica en casa a mano. System Strobel está exportando sus productos en todo el mundo a paramédicos, agencias de socorro, bomberos y departamentos de policía.
Parte del ADN de la empresa se basa en el trabajo manual tradicional para casi todos los pasos de la producción. Pero mantenerse fieles a sus orígenes, la innovación y la digitalización son factores clave de su evolución. Por lo tanto, recientemente, el departamento de diseño se actualizó a un EinScan HX que utilizan para agilizar el proceso de diseño e ingeniería, ya que cada vehículo es único y está hecho a medida para las necesidades especiales de cada cliente.
Personalización de un Audi A6 como vehículo de emergencia
Ejemplar, echaremos un vistazo a la construcción de la base interior de este nuevo Audi A6. Este sedán una vez terminado servirá a un equipo de respuesta a emergencias, compuesto por un EMT (Conductor) y un médico de emergencia (Pasajero) + equipo adicional. El envío de ERT junto con una ambulancia a las emergencias donde hay una lesión aguda y potencialmente mortal de un paciente está presente. Principalmente, es un vehículo de transporte para el médico, pero también alberga una cantidad sustancial de equipo designado, que no solo debe almacenarse de forma segura, sino que también debe ser fácilmente accesible y funcional en un entorno de trabajo altamente intensivo. Más info
La parte más importante del compartimento de almacenamiento se encuentra en el maletero, que contiene una superestructura de rieles de acero inoxidable, dividida en varios cajones y contenedores de alta resistencia.
EinScan HX: el cambio de juego
En el pasado, un ingeniero tomaba medidas de todo el maletero a mano con múltiples herramientas de medición, para reconstruirlo digitalmente antes de diseñar la superestructura. Una tarea laboriosa y que requiere mucho tiempo y propensa a errores. El EinScan HX se ha convertido en un verdadero cambio de juego para System Strobel, ya que aumenta enormemente la precisión de la medición y reduce el tiempo necesario para recopilar y documentar todas las características relevantes del maletero. Veamos cómo funciona la personalización del maletero con el EinScan HX.
Escáner 3D EinScan HX Hybrid Light
Imagen 2: EinScan HX: actualización del flujo de trabajo de System Strobel a lo largo de la línea de producción
El proceso de escaneo 3D se lleva a cabo justo al lado de la línea de producción. El escáner 3D y el portátil se colocan cómodamente en un carro rodante. El maletero se prepara pegando marcadores en las zonas más relevantes. Para obtener la máxima precisión y debido a la superficie muy oscura, se selecciona el modo de escaneo láser. La resolución se establece en 0,05 mm. Los ajustes como el brillo se realizan sobre la marcha durante el escaneo 3D. El escaneo 3D con el EinScan HX no solo elimina el proceso de reconstrucción, sino que también crea un plano para todo el trabajo de medición posterior.
Imagen 1: Audi A6 sedán en la línea de producción de System Strobel
Imagen 2: EinScan HX: actualización del flujo de trabajo de System Strobel a lo largo de la línea de producción

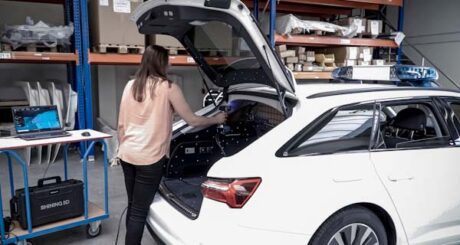

Imagen 3: Escaneo del maletero del Audi A6 con el EinScan HX en modo de escaneo láser
Imagen 4: El EinScan HX ayuda a System Strobel a capturar fácil y eficientemente todas las características del maletero del Audi en 3D
Imagen 5: Escaneo de datos del maletero en el software de escaneo ExScan 3D
Imagen 6: La nube de puntos se procesa en Geomagic Essentials junto a la línea de producción
Imagen 7: Diseño CAD de la construcción personalizada para el maletero del Audi
Imagen 8: La construcción final después de encajar en el maletero.
