Freescan ue Shining3d
Freescan ue Gracias a la alta precisión del escáner 3D portátil láser FreeScan Shining 3D y al sistema de fotogrametría DigiMetric, Officine Forgiarini ha podido obtener rápidamente la conformidad de las piezas mecanizadas y ha entregado con éxito numerosas máquinas para campos profesionales. Officine Forgiarini, fundada en 1962 y ubicada en Italia, es un fabricante de maquinaria de 60 años que cubre la construcción de automatización industrial, máquinas para fabricar abrasivos y mecanizado personalizado de máquinas grandes. Con sus propios equipos de diseño, mecanizado y montaje, Officine Forgiarini se ha ganado la confianza de muchos usuarios de todo el mundo centrándose en las necesidades de sus clientes y ofreciendo soluciones que realmente funcionan.
ANTECEDENTES
A lo largo de los años, Officine Forgiarini ha encontrado muchos problemas y los miembros del equipo han seguido encontrando soluciones que han hecho que el negocio de Officine Forgiarini sea duradero. En este artículo, presentamos un caso de estudio sobre cómo Officine Forgiarini resuelve el desafío de la inspección en el proceso de producción a través de la solución de digitalización 3D de alta precisión.
Problemas de desarrollo empresarial:
Falta de buenos métodos de inspección para piezas grandes. Muchas de las piezas fabricadas por Officine Forgiarini en el proceso de producción mecánica son de gran tamaño y se obtienen mediante fresado. Después del mecanizado, falta un método viable para comprobar si las piezas producidas cumplen los requisitos, especialmente el diámetro de la base de algunos anillos, etc. Esto afecta directamente al progreso del siguiente paso del proceso. Si las piezas no están calificadas, el montaje no se realizará con éxito y será necesario volver a trabajar, lo que prolongará el período de trabajo e impedirá la entrega en el plazo acordado.
Solución de digitalización 3D de alta precisión:
FreeScan + DigiMetric para inspección 3D rápida y de alta precisión de piezas

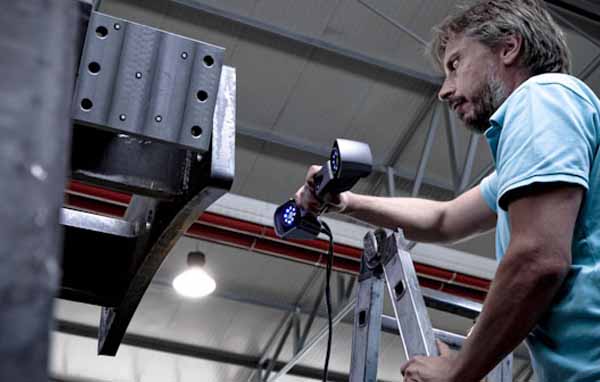

Para resolver este problema, Officine Forgiarini decidió colaborar con SHINING 3D, agregando el escáner 3D portátil láser FreeScan y el sistema de fotogrametría DigiMetric a su flujo de trabajo.

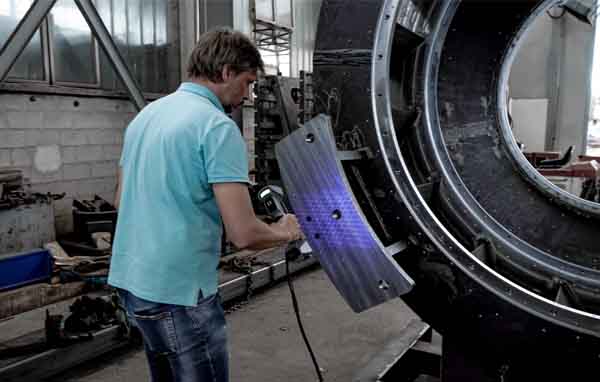

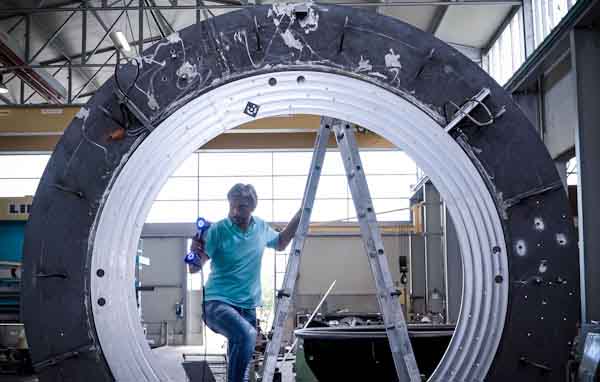

PROCESO DE FUNCIONAMIENTO (ejemplo de piezas en una turbina Kaplan)
- En primer lugar, una cámara profesional fotografía toda la pieza para crear el marcador de referencia espacial de la pieza.
Fotogrametría: en el proceso de escaneo 3D de objetos grandes, pueden ocurrir errores acumulativos durante el proceso de unión de cada marco de escaneo. El uso de la fotogrametría para obtener información general del marcador puede proporcionar un sistema de coordenadas unificado y eliminar los errores acumulativos, lo que garantiza el control de precisión del escaneo de objetos grandes.
Gráfico de datos para marcadores codificados

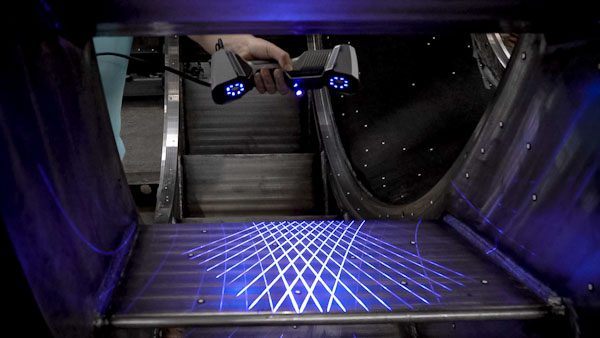

- A continuación, los marcadores de referencia de la fotogrametría se importan al software de escaneo FreeScan y se obtienen los datos 3D completos sobre esta base.
- Finalmente, los datos 3D completos del escaneo se importan al software de inspección para la medición, incluida la medición del diámetro del arco y la inspección de la interfaz de ensamblaje.
VENTAJAS
– Inspección 3D rápida de piezas grandes: con la solución de digitalización 3D, la conformidad de la pieza se puede medir en un día.
– Solucionar el problema del retrabajo: si una pieza no pasa, se puede ajustar directamente, sin tener que devolverla. A la fase de procesamiento anterior cuando se realiza el siguiente proceso, agilizando todo el proceso de trabajo.
PERSPECTIVAS
Gracias a la alta precisión del escáner 3D portátil láser FreeScan y al sistema de fotogrametría DigiMetric, Officine Forgiarini ha podido obtener rápidamente la conformidad de las piezas mecanizadas y ha entregado con éxito numerosas máquinas para campos profesionales. En el futuro, Officine Forgiarini también seguirá adhiriéndose a los principios de ser realista, luchar por la excelencia y mantenerse al día con los últimos desarrollos para completar más desafíos de producción de maquinaria profesional.
PD: La fotogrametría juega un papel importante en el escaneo 3D de objetos grandes, proporcionando una garantía de alta precisión. A continuación, SHINING 3D lanzará un dispositivo de escaneo manual láser con fotogrametría incorporada para brindar una forma más conveniente y eficiente de escanear e inspeccionar objetos grandes.
