Freescan ue escaner alta presición
Freescan ue Descubre como el escáner 3D láser de alta precisión, FreeScan UE de Shining 3D puede ayudar a escanear rápidamente la bomba de agua del muelle y crear una copia digital auténtica del objeto.

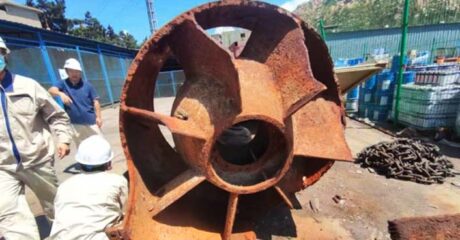

La reparación de componentes internos es un proyecto desafiante en el mantenimiento de barcos. Debido al gran tamaño del equipo y las características de las piezas, que generalmente se desarrollan a medida, la rápida replicación de las piezas de trabajo requeridas y la aceleración del proceso de mantenimiento ha sido un problema al que se enfrenta la industria con regularidad.Tomando el ejemplo de la bomba de agua del muelle, exploremos cómo se puede enfrentar este desafío de manera precisa y eficiente por medio de la tecnología digital 3D.Bomba de agua de muelle que necesita reparación: la parte principal de la tarea de mantenimiento es crear una copia exacta de la pieza original.
Métodos tradicionales de mantenimiento de piezas de barcos.
1）Debido a su requisito de alta conductividad, la bomba de agua del muelle es grande y tiene una estructura curva. Un enfoque tradicional incluye la medición manual de la bomba y el modelado digital basado en los resultados de la medición. La carga de trabajo no solo es enorme, el duplicado digital tampoco se puede replicar con precisión.
2) Otro método común es tomar fotografías bidimensionales y usarlas como base para modelar las piezas digitalmente. Este método también es propenso a errores y no garantiza la creación de una réplica digital precisa y confiable.
Medición de piezas de barcos con metrología 3D

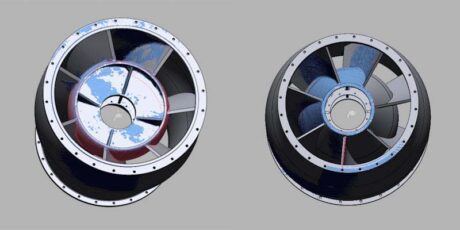

Un escáner 3D láser de alta precisión como FreeScan UE puede ayudar a escanear rápidamente la bomba de agua del muelle y crear una copia digital auténtica del objeto. Gracias a la forma relativamente regular de la bomba, el proceso de adquisición de datos es rápido y fácil y un modelo CAD completo puede invertirse rápidamente con gran precisión.
Escaneo 3D: 20 minutos
Diseño inverso: 1 hora
En una hora y media, se pueden obtener los datos completos y precisos del modelo CAD. El escaneo 3D con FreeScan UE ayudó a escanear e inspeccionar los datos 3D de la bomba de agua del muelle en un tiempo relativamente corto para obtener resultados de inspección confiables y acelerar el proceso de trabajo general.
En los procesos de desarrollo digital de alta velocidad de hoy en día, el acceso a datos 3D completos es crucial para la reparación e inspección de componentes. Tener estos datos a mano es la clave para un flujo de trabajo de fabricación digital efectivo.
Las principales ventajas de FreeScan UE para este flujo de trabajo incluyen:
- Precisión
de nivel de medición de alta precisión de 0,02 mm, precisión repetible y estabilidad para obtener datos precisos para el diseño e inspección inversa.
- Pequeño y flexible
La estructura de los componentes industriales suele ser muy compleja. FreeScan UE pesa solo 750 g, se puede girar libremente dentro de la pieza de trabajo y es lo suficientemente liviano como para obtener datos completos del objeto a un ritmo rápido.
- Escaneo rápido
El gran campo de visión de FreeScan UE y la velocidad de escaneo de 1,02 millones de puntos por segundo permiten una adquisición de datos 3D increíblemente rápida.
