Reemplazo de Jigs y accesorios mecanizados impresos 3D

Reemplazo de Jigs y accesorios mecanizados impresos 3D

Reemplazo de Jigs y accesorios mecanizados impresos 3D, las plantillas y los accesorios se utilizan para simplificar y hacer más fiables los procesos de fabricación y ensamblaje, reduciendo los tiempos de ciclo y mejorando la seguridad de los trabajadores. Los materiales de impresión 3D de estereolitografía (SLA) han avanzado significativamente, y hay una serie de resinas funcionales que se adaptan bien a las plantillas y accesorios de impresión 3D, incluidas las resinas estándar Formlabs y las resinas de ingeniería Formlabs. Los fabricantes de todo el mundo han utilizado estos materiales para reemplazar los accesorios de metal en operaciones de mecanizado automatizado, líneas de ensamblaje de productos electrónicos, fundiciones y otras instalaciones de producción.

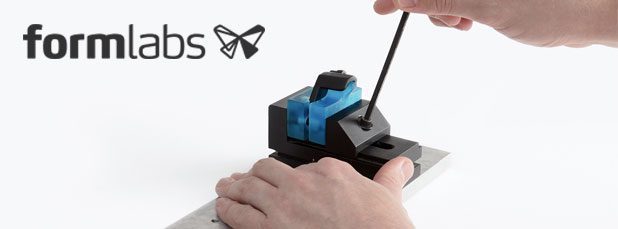

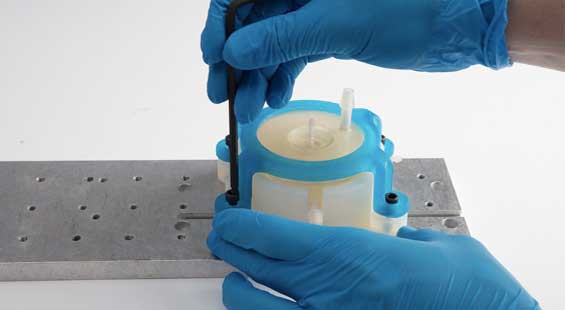

Inserciones de piezas automotrices los jigs.

Las inserciones de mandíbulas blandas están personalizadas para coincidir

estrechamente con la geometría única de una pieza en particular, lo que permite

sujetar piezas automotricez y evitar el deterioro de piezas de metal o plástico más

blandas. La impresión 3D en un material como Formlabs Tough Resin funciona

bien para producir insertos y plantillas de mandíbulas suaves debido a la velocidad

de construcción rápida y el bajo costo de fabricación para tratar con formas complejas.

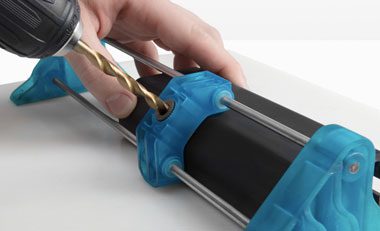

Guías de perforación

Las guías de perforación ayudan a evitar que la broca se desvíe o se desvíe, manteniendo los requisitos de tolerancia angular y cilíndrica. Los bujes de guía de broca vienen en variedades de ajuste a presión o atornillables, y se pueden comprar a proveedores industriales como McMaster-Carr. Los bujes que han sido diseñados específicamente para su uso en plásticos funcionan mejor para las plantillas impresas con SLA.

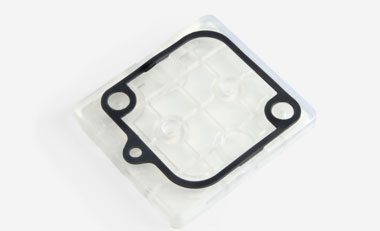

Calibradores Go / No Go

Una simple verificación de tolerancia usando una plantilla o medidor puede ayudar rápidamente a un inspector de control de calidad a determinar si una pieza funcionará para su uso final. Los indicadores go / no go impresos en 3D son útiles cuando la función exitosa de la pieza está determinada por pequeñas diferencias en forma y dimensión, y esas dimensiones no se pueden evaluar fácil o rápidamente usando calibradores.

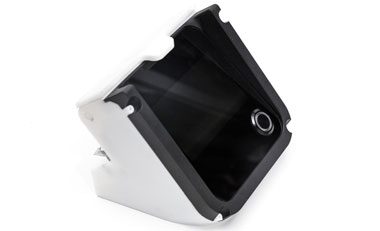

Jigs de montaje

Para muchos productos, conectar piezas y agregar elementos de sujeción para crear subconjuntos o conjuntos completos es la parte más laboriosa del proceso de fabricación. La impresión 3D de plantillas de ensamblaje específicas de piezas reduce los tiempos de ciclo, mejora el flujo de trabajo ergonómico para los técnicos de ensamblaje y mejora la consistencia en todas las unidades de producción.

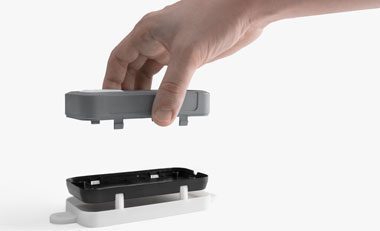

Desmontaje de plantillas

Se requiere el desmontaje para examinar un producto que haya fallado la inspección, corregir un error o acceder a un dispositivo para su renovación y reparación. El uso de una plantilla de desmontaje hace que este proceso sea más rápido y reduce el riesgo de rotura. Por ejemplo, la separación de un gabinete con broches de presión requiere que cada uno de los broches se abra simultáneamente para evitar daños a las partes.

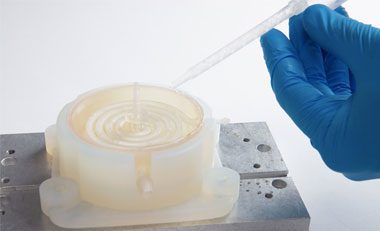

Jigs de unión

El bajo costo de las plantillas de unión impresas en 3D hace que el reemplazo regular de estas piezas sea más aceptable en comparación con las plantillas de plástico o metal. En teoría, las plantillas de unión y los accesorios están bien diseñados y mantenidos para que no tengan que ser reparados o desechados. En la práctica, depende mucho de la cultura laboral y laboral de una tienda.

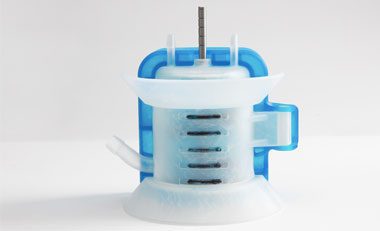

Etiquetado, marcado y plantillas de máscara

Las plantillas impresas en 3D son útiles para aplicaciones de poca fuerza; por ejemplo, asegurarse de que una etiqueta se coloca exactamente en la misma ubicación a través de varias unidades o enmascaramiento en un área para marcar. Usando la resina flexible Formlabs, se puede diseñar una plantilla de enmascaramiento conforme para que se adapte perfectamente a la superficie de la pieza.
